Клапаны пережимные, фланцевые

Фланцевые пережимные клапаны выпускается с условными проходами от DN 25 до DN 450.
Они стандартно выполнены с фланцами по европейскому стандарту DIN EN 1092 (PN10) или по американскому стандарту ANSI B 16.5 / 150lbs.

Принцип действия и основные преимущества пережимных клапанов Вы найдете в разделе «Пережимные клапаны. Общее описание».

Конструкция фланцевого пневмоуправляемого

пережимного клапана Пережимные клапаны серии VF и VMC состоят из эластичного патрубка, корпуса и двух фланцев.
Эластичный патрубок располагается в корпусе пневмоуправляемого пережимного клапана с центровкой по центру и припрессовывается обоими фланцами к концам, так что образуется единый блок.

В настоящее время предлагаются 3 различных серии пережимных клапанов с фланцевым присоединением

Серия VMC выпускается с условными проходами от DN 25 до DN100.
Пережимной клапан с фланцевым присоединением серии ВМЦ состоит из алюминиевого корпуса с порошковым покрытием или альтернативно электрополированного корпуса из высококачественной стали, эластичного патрубка из прочного материала и 2 электрополированных фланцев из высококачественной стали.

Серия VF выпускается с условными проходами от DN 40 до DN 250.
Пережимной клапан с фланцевым присоединением серии VF состоит из алюминиевого корпуса порошковой покраски и армированного эластичного патрубка (шланга). Наличие четырех различных исполнений фланцев открывает практически неограниченные возможности для применения клапанов этой серии в различных отраслях промышленности.

Серия RVA выпускается с условными проходами от DN 25 до DN 450.
Пережимной клапан с фланцевым присоединением серии RVА состоит из разъемного напополам корпуса, выполненного из чугуна, алюминия или сваренного из стали, и армированного эластичного патрубка (шланга).

Серия VMC
Серия VF

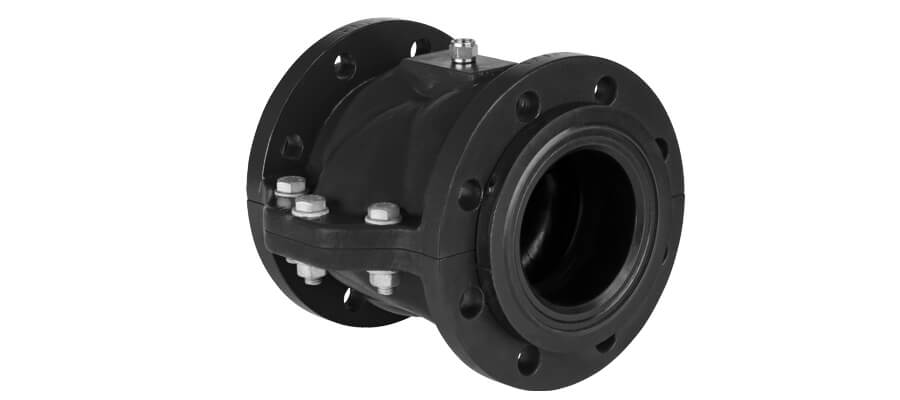

Серия RVA

Сферы промышленности, возможные области применения:

  • промышленность безалкогольных напитков
  • сельское хозяйство
  • пищевая промышленность
  • производство бумаги
  • текстильная промышленность
  • деревообрабатывающая промышленность
  • табачная промышленность
  • металлургия
  • горная промышленность
  • переработка вторсырья
  • переработка отходов
  • напорное оборудование
